正确的使用方法

关于开关的使用
• 在实际使用开关时，可能发生一些理论上无法预料的事故。因此，必须在可能实施的范围内进行测试。
•资料中记载的各额定性能值，在没有特别指明的情况下，是指在标准试验状态（温度+15～+35 ℃、相对湿度25～75%、气压86 ～106kPa ）下的数值。在用实际设备进行测试时，请确认不仅是负载条件要相同，使用环境也应和实际使用状态的条件相同。
•资料中记载的参考数据是将从生产线中抽样测得的实际值编成图表，而并非保证值。
•资料中记载的各额定值、性能值是单独测试中得到的数值，但不能同时保证各额定值、性能值的复合条件

选择正确的开关
请根据使用环境和负载条件选择合适的开关并使用。
•请根据额定电流、操作负荷、驱动杆的种类、环境条件在选择指南中选择适合的开关。
•用开关较大电流的开关代替微小电流开关使用会影响接点的可靠性，因此请尽量避免。请选择适合开关电流大小的开关。在可能被水等液体浇淋的，杂质、尘埃较多的环境中请使用密封型开关。

电气事项
①关于使用负载
•交流和直流的开关能力差异很大，因此请确认额定值。直流的场合控制容量非常小。这主要是由于它不象交流那样有零点（电流零交叉点），因此一旦产生电弧后就很难消除，导致电弧时间变长。此外，由于电流方向固定，会引起接点的迁移，由于凹凸不平造成接点无法断开，也容易造成误动作。
•在包括感应在内的情况下会产生反向感应电压，电压越高能量就越大，导致接点的消耗、迁移也变大，因此请确认额定的条件。
•开关微小负载侧，高负载侧分别使用各自负载区域开闭负载时，请连接适合负载的继电器。
• 各机种额定值的条件如下。
感性负载：功率因数0.4 以上（交流），时间常数7ms 以下（直流)

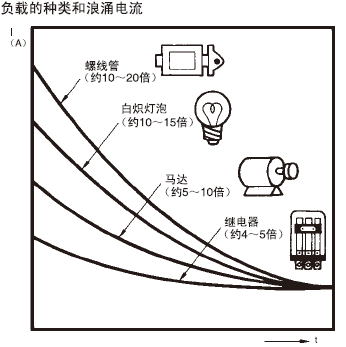

电灯负载：有相当于恒定电流的10倍的浪涌电流
电动机负载：有相当于恒定电流的6倍的浪涌电
注. 感性负载在直流电路中尤其会成为问题，因此必须充分了解负载的时间常数（L/R ）的数值。

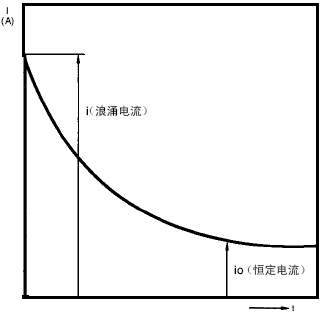

浪涌电流

②关于在电子回路中使用开关
微动开关在接点切换时，会发生跳动、震颤，引起电子回路和音响设备的噪声干扰和脉冲出错等故障。为了避免这种影响，请采取下面的措施。
•设计电路时，设置CR电路等浪涌吸收电路。
•使用采用了不易受到环境影响的使用金接点的微小负载用开关。

③关于微小负载的使用
如果在开关微小负载电路时使用一般负载用开关，可能会导致接触不良。请选用使用区域范围内的开关。即使在使用领域内使用微小负载，如果是在开关时产生浪涌电流的负载，接点消耗也将变大而导致寿命缩短，因此请根据需要插入接点保护电路。

④关于接点保护电路
为了延长接点的寿命、防止噪声、以及减少电弧引起的碳化物、硝酸的生成，可以使用接点保护电路（浪涌抑制器），但如果使用不正确则适得其反。下面介绍接点保护电路（浪涌抑制器）的代表例。另外，在湿度高的环境中，由易产生电弧的负载（例如开关感性负载时）的电弧生成的NO3和水分会生成硝酸（HNO3），腐蚀内部金属部分并导致动作故障。在高频率且产生电弧的电路条件下使用时，请根据下表使用接点保护电路（浪涌抑制器）。
此外，使用接点保护电路（浪涌抑制器）时，请注意负载的动作时间可能多少会变慢。

接点保护电路（浪涌抑制器）的代表例

请不要如下使用接点保护电路（浪涌抑制器）。

机械事项

①关于操作行程的设定
操作行程的设定将影响微动开关的可靠性。→ 右图表示的是动作力←行程→接点接触力。要 ← 得到高可靠性，必须在合适的接触力范围内使用。安装开关时，请特别注意。
? 使用常闭(NC)接点时，操作体设定必须保证驱动杆能返回自由位置。此外，使用常开(NO)接点时，请以动作行程(OT)的规格值的70～100%为标准来安装。

• 行程的设定在动作位置(OP)和复位位置(RP)附近时，接触力会不稳定，无法保证较高的可靠性。此外，也容易由于振动和冲击产生误动作。

• 行程设定在总行程位置(TTP)以上时，可能由于操作体的惯性力造成驱动杆和开关本体的损坏，同时加到内部可动弹簧的应力也会变大，由此导致开关的寿命缩短。

②关于操作速度和操作频率
操作频率和操作速度的设定，会影响开关的性能。请注意以下内容:
• 操作速度极慢，则接点的切换将不稳定，可能导致接触不良和熔接等。
• 操作速度极快，则会变成冲击动作，引起早期损坏。
• 操作速度极慢，则接点的切换将不稳定，可能导致接触不良和熔接等。
• 操作频率高，则接点的切换可能会跟不上。
• 操作频率极低（1次以下/月），接点表面会产生氧化膜，导致接触不良。
容许操作速度、容许工作频率是用来表示开关的可靠性的。开关的寿命是在特定操作速度下的数值，因此即使在容许操作速度、频率间，在某些条件下可能无法满足其寿命，请事前进行确认实验。

③关于使用状态
请不要在一直按下的状态下长期使用。否则会加快零件的劣化，改变其特性。

④关于开关的操作方法
开关的操作方法影响开关的性能。操作时请注意以下内容。

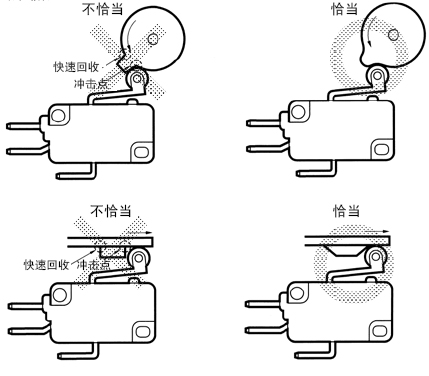

• 请使用形状平滑的开关操作体（凸轮、挡块等）。开关的驱动杆快速回吸，受到冲击时，可能导致驱动杆的破损、寿命的缩短。

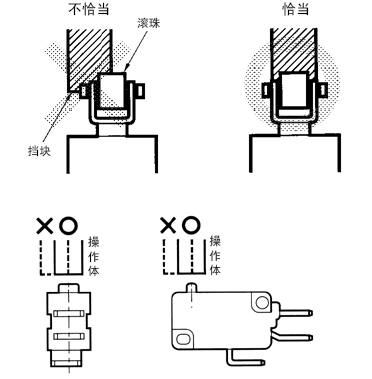

• 操作时请不要在驱动杆上施加偏负荷。否则局部摩擦可能导致驱动杆的破损、寿命的缩短。

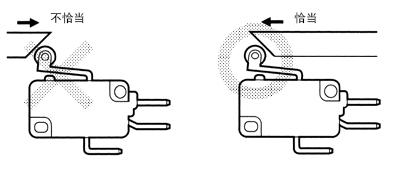

• 请根据驱动杆的动作方向进行操作。
• 在针状按钮型中，请垂直按下按钮。

• 对滚珠摆杆等的凸轮挡块的角度θ请设定在30～45°的范围内。角度过大，会对摆杆造成异常的横向应力。

•对驱动杆进行加工，就会对开关内部机构施加过剩的外力，导致其特性改变，开关失灵。
•将外装摆杆作为操作体使用时，为了根据开关的操作负荷决定外加负荷，请确认材质、板厚等。

关于安装

①开关的固定

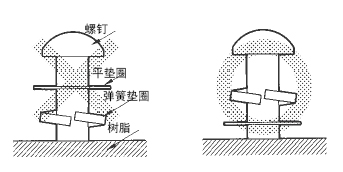

安装开关时，建议您使用各种开关指定的安装螺钉，配合平垫圈、弹簧垫圈等。如果直接将弹簧垫圈紧固上去，弹簧垫圈可能会陷入树脂产生裂缝，因此请如下图所示将平垫圈设置在树脂上。此外，请注意紧固螺钉时，使用套筒扳手等时可能会产生过大的冲击和谐波，甚至导致接点的粘着和开关的破损。

•请不要对开关本体进行扩大安装孔等的加工。

关于固定剂等的使用
使用粘合剂、固定剂等情况下，请不要附着在开关的可动部位或进入开关内部。否则可能导致动作不良、接触障碍。此外，有些种类可能产生有毒气体造成恶劣影响，因此请充分确认后使用。
配线方法
配线时请不要在导线上施加拉力。
安装场所
请安装在不容易引起开关误动作的场所。
维护检查
安装时请确保其容易检查，方便更换。
安装方向
在低负荷型开关上安装长摆杆时，请注意安装方向，保证摆杆的自重不会直接对按钮产生压力。否则可能导致开关的复位不良。

②关于和端子的连接
焊接端子
• 用钎焊烙铁进行焊接时，烙铁头的温度请控制在380℃以下。如果在焊接不良的情况下使用，可能会引起异常发热，烧损。焊接温度和时间为380℃ 5秒以内或380℃ 3秒以内，长时间加热可能导致外壳溶解，导线表皮被烧焦等，造成开关特性下降。
•超极微动开关等的条件就更严格了，因此请参考各型号的「安全上的要点」进行焊接。

接线片端子
对接线片端子的连接请使用指定形状的接线片用插座直插入端子。如果从端子的横向或上下方向施加过大的外力，可能造成端子变形和外壳破损。

配线作业
• 开关配线时，请确保开关本体和安装板之间的绝缘距离。如绝缘距离不够，请安装绝缘护罩或分离器。在把开关安装在金属体上时尤其要注意。
• 导线请使用适合外加电压和通电电流的容量的产品。
• 开关配线时，请不要在通电的情况下进行。

隔板的使用
担心绝缘距离无法确保或附近有其他金属部件和铜线时，请使用带绝缘护罩的开关或使用另售的分离器来确保绝缘距离。

③焊接上的注意事项

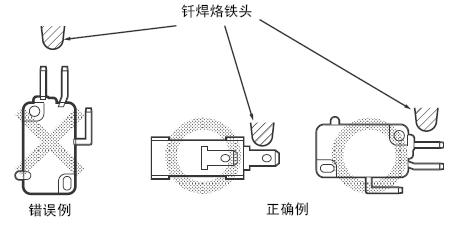

• 手工焊接时，将端子横放（与地面水平），用热容量合适的钎焊烙铁和适量的焊锡迅速焊接。还要注意用换气扇等排放焊剂挥发的气体，防止钎焊烙铁头触到开关本体等导致焊剂流入开关本体的情况。焊剂气体流入开关内部，可能引起接触不良。焊接以后，请不要立刻向导线和端子部位施力。

• 自动焊接时，请调节好焊剂的量，不要让焊剂漫到基板上。焊剂进入开关内部可能导致接触不良。

使用、保存环境

主要故障发生情况及其推测原因和对策
